باتری لیتیوم‌پلیمر 401120 ظرفیت 200 میلی‌آمپرساعت

باتری لیتیوم‌پلیمر 401120 ظرفیت 200 میلی‌آمپرساعت، یک باتری شارژی تک‌سلولی و کوچک برای تأمین انرژی تجهیزات الکترونیکی کم‌مصرف است. ولتاژ نامی این باتری 3.7 ولت بوده و به‌دلیل ابعاد فشرده، می‌تواند برای تعمیر یا ساخت دستگاه‌هایی مانند گجت‌های کوچک، تجهیزات پوشیدنی، هدفون‌های بی‌سیم، اسباب‌بازی‌های الکترونیکی و پروژه‌های قابل‌حمل مناسب باشد. پیش از خرید باید ابعاد، قطب‌بندی سیم‌ها، نوع کانکتور و جریان مصرفی دستگاه بررسی شود.

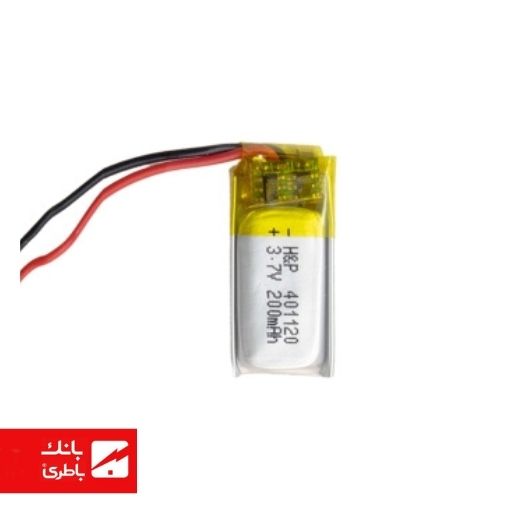

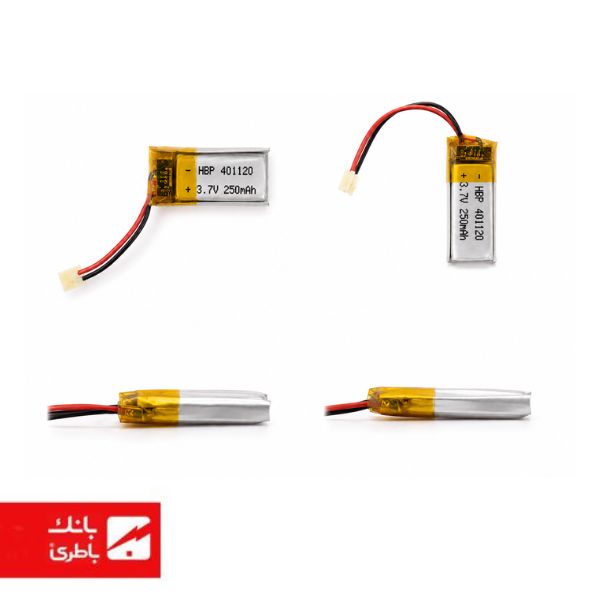

معرفی باتری لیتیوم‌پلیمر 401120

باتری 401120 یک سلول شارژی لیتیوم‌یون پلیمری یا Li-Po با ساختار پاکتی و بدنه تخت است. در نام‌گذاری رایج باتری‌های لیتیوم‌پلیمر، کد 401120 معمولاً به ابعادی نزدیک به ضخامت 4، عرض 11 و طول 20 میلی‌متر اشاره می‌کند؛ اما مدار محافظ، نوار اتصال، سیم‌ها و روکش باتری ممکن است ابعاد نهایی را کمی افزایش دهند.

برای نمونه، برخی تولیدکنندگان ابعاد مدل‌های 401120 مجهز به مدار محافظ را حدود 4×11×22 یا 4.2×11.5×22.5 میلی‌متر اعلام کرده‌اند. بنابراین فضای داخل دستگاه باید با اندازه‌گیری خود باتری بررسی شود.

تکنولوژی ساخت

این محصول از فناوری لیتیوم‌پلیمر شارژی استفاده می‌کند. سلول‌های لیتیوم‌پلیمر به‌دلیل ساختار تخت و وزن کم، در وسایل الکترونیکی قابل‌حمل و دستگاه‌هایی که فضای محدودی برای باتری دارند کاربرد زیادی دارند.

این باتری از نوع تک‌سلولی است و برای جایگزینی مستقیم باتری‌های قلمی، نیم‌قلمی، نیکل متال هیدرید، نیکل کادمیوم یا باتری‌های 1.5 ولتی مناسب نیست.

ولتاژ و ظرفیت

مشخصات اعلام‌شده برای این محصول عبارت‌اند از:

• ولتاژ نامی: 3.7 ولت
• ظرفیت اسمی: 200 میلی‌آمپرساعت
• انرژی اسمی تقریبی: 0.74 وات‌ساعت
• ولتاژ شارژ کامل متداول: 4.2 ولت

ظرفیت 200 میلی‌آمپرساعت به این معنا نیست که باتری در تمام دستگاه‌ها زمان کار یکسانی خواهد داشت. مدت‌زمان استفاده به جریان مصرفی دستگاه، بازده مدار، دما، عمر باتری و شرایط شارژ وابسته است.

نکته مهم: چند منبع فروشگاهی ایرانی ظرفیت این مدل را 200 میلی‌آمپرساعت اعلام کرده‌اند، اما مدل‌های 401120 تولیدشده توسط برخی کارخانه‌ها ظرفیت‌هایی مانند 50، 55 یا 60 میلی‌آمپرساعت دارند. بنابراین عبارت 200mAh باید حتماً روی باتری موجود یا دیتاشیت همان سازنده درج شده باشد.

کاربردهای رایج

این باتری، در صورت تطابق مشخصات، می‌تواند در موارد زیر استفاده شود:

• هدفون و هندزفری بلوتوثی
• گجت‌های پوشیدنی و تجهیزات هوشمند کوچک
• اسباب‌بازی‌های الکترونیکی کم‌مصرف
• ردیاب‌ها و ماژول‌های قابل‌حمل
• پخش‌کننده‌های صوتی کوچک
• دستگاه‌های اندازه‌گیری قابل‌حمل
• پروژه‌های آردوینو و اینترنت اشیا با مصرف پایین
• تجهیزات الکترونیکی دارای باتری تک‌سلولی 3.7 ولت
• تعمیر دستگاه‌هایی که باتری اصلی آن‌ها دارای ابعاد و مشخصات مشابه است

ذکر این کاربردها به معنای سازگاری قطعی با تمام مدل‌های دستگاه نیست. جریان مصرف، ابعاد محفظه، کانکتور، جهت سیم‌های مثبت و منفی و وجود مدار محافظ باید بررسی شود.

دستگاه‌های سازگار و شرایط جایگزینی

این باتری تنها زمانی جایگزین مناسبی است که باتری قبلی دستگاه مشخصات زیر را داشته باشد:

• باتری تک‌سلولی لیتیوم‌پلیمر با ولتاژ نامی 3.7 ولت باشد.
• ابعاد آن با فضای داخلی دستگاه هماهنگ باشد.
• ظرفیت و توان‌دهی آن برای دستگاه کافی باشد.
• قطب مثبت و منفی با مدار دستگاه تطابق داشته باشد.
• نوع کانکتور، فاصله پایه‌های سوکت و ترتیب سیم‌ها یکسان باشد.
• دستگاه دارای مدار شارژ مخصوص باتری لیتیومی باشد.
• وجود یا نبود مدار محافظ باتری با طراحی دستگاه سازگار باشد.

یکسان بودن ولتاژ و ظرفیت به‌تنهایی برای اطمینان از سازگاری کافی نیست.

مزایای خرید این باتری

باتری لیتیوم‌پلیمر 401120 برای تجهیزاتی طراحی شده است که به یک منبع انرژی کوچک، سبک و قابل شارژ نیاز دارند. ساختار تخت آن نصب در محفظه‌های باریک را آسان‌تر می‌کند و ظرفیت اعلام‌شده 200 میلی‌آمپرساعت می‌تواند برای دستگاه‌های کم‌مصرف و استفاده‌های سبک مناسب باشد.

قابلیت شارژ مجدد نیز باعث می‌شود در مقایسه با باتری‌های یک‌بارمصرف، نیازی به تعویض مداوم باتری نباشد؛ البته به شرط استفاده از مدار شارژ صحیح و رعایت الزامات ایمنی.

نکات مهم قبل از خرید

قبل از ثبت سفارش، موارد زیر را بررسی کنید:

1. نوشته 3.7V و 200mAh روی باتری فعلی یا محصول جدید
2. ابعاد دقیق باتری با کولیس یا خط‌کش
3. طول، عرض و ضخامت فضای داخل دستگاه
4. وجود یا نبود برد محافظ PCM
5. نوع کانکتور و تعداد پین‌های آن
6. فاصله پایه‌های کانکتور
7. ترتیب سیم مثبت و منفی
8. طول سیم‌های باتری
9. جریان مصرفی دستگاه
10. سلامت مدار شارژ دستگاه

در برخی کانکتورها ممکن است ظاهر سوکت یکسان باشد، اما جای سیم مثبت و منفی برعکس بسته شده باشد. اتصال با قطب‌بندی اشتباه می‌تواند به باتری یا مدار دستگاه آسیب بزند.

نکات مهم هنگام استفاده

• باتری را فقط به دستگاه سازگار با سلول لیتیوم‌پلیمر 3.7 ولتی متصل کنید.
• قبل از اتصال، قطب مثبت و منفی را با مولتی‌متر بررسی کنید.
• از خم‌کردن شدید بدنه پاکتی باتری خودداری کنید.
• باتری را زیر قطعات تیز یا در فضای تحت فشار نصب نکنید.
• سیم‌ها را نکشید و از اتصال مستقیم دو سیم به یکدیگر جلوگیری کنید.
• از باتری متورم، سوراخ‌شده، تغییرشکل‌یافته یا دارای بوی غیرعادی استفاده نکنید.
• در صورت داغ‌شدن غیرعادی، شارژ یا استفاده را متوقف کنید.

روش شارژ و نگهداری

این باتری باید با شارژر مخصوص باتری لیتیوم‌یون یا لیتیوم‌پلیمر تک‌سلولی شارژ شود. روش متداول شارژ این سلول‌ها، جریان ثابت و سپس ولتاژ ثابت یا CC/CV با ولتاژ نهایی متناسب با سلول است؛ برای سلول‌های معمولی 3.7 ولتی، ولتاژ شارژ غالباً 4.2 ولت است.

نکات شارژ:

• از شارژر باتری نیکل کادمیوم، نیکل متال هیدرید یا سرب اسید استفاده نکنید.
• باتری را مستقیماً به منبع تغذیه 5 ولت یا پورت USB متصل نکنید.
• جریان شارژ باید مطابق دیتاشیت همان باتری تنظیم شود.
• در نبود دیتاشیت معتبر، جریان شارژ بالا انتخاب نشود.
• نرخ 0.5C برای ظرفیت اسمی 200mAh برابر حدود 100mA است، اما این مقدار باید با مشخصات سازنده تأیید شود.
• هنگام شارژ، باتری را بدون نظارت طولانی‌مدت رها نکنید.
• برای نگهداری طولانی، باتری را در محیط خشک، خنک و دور از نور خورشید قرار دهید.

منابع آموزشی تخصصی باتری توصیه می‌کنند جریان شارژ از مقدار مجاز سازنده بیشتر نباشد و در صورت نامشخص بودن دیتاشیت، نرخ‌های محافظه‌کارانه انتخاب شود.

نکات ایمنی

• از سوراخ‌کردن، فشردن، ضربه‌زدن و بازکردن پوشش باتری خودداری کنید.
• دو قطب باتری را اتصال کوتاه نکنید.
• باتری را در آتش، آب یا محیط بسیار گرم قرار ندهید.
• روی پاکت اصلی سلول لحیم‌کاری نکنید.
• باتری متورم یا آسیب‌دیده را شارژ نکنید.
• باتری را کنار اشیای فلزی رها نکنید.
• برای حمل یا نگهداری، سیم‌ها و کانکتور را عایق کنید.
• باتری فرسوده را مطابق مقررات محلی تحویل مراکز جمع‌آوری پسماند الکترونیکی دهید.

اتصال کوتاه، شارژ نامناسب، آسیب فیزیکی و دمای زیاد می‌توانند موجب داغ‌شدن، تورم یا آتش‌سوزی باتری‌های لیتیومی شوند.

تفاوت مدل 401120 با مدل‌های مشابه

تفاوت اصلی باتری 401120 با مدل‌هایی مانند 401020، 401230، 502030 یا 301120 معمولاً در ابعاد بدنه، ظرفیت، وزن، جریان قابل تحویل و فضای موردنیاز برای نصب است.

حتی دو باتری با کد 401120 ممکن است از نظر موارد زیر یکسان نباشند:

• ظرفیت واقعی
• ابعاد نهایی با مدار محافظ
• حداکثر جریان شارژ و تخلیه
• نوع مواد داخلی
• نوع برد محافظ
• کانکتور و طول سیم
• ترتیب سیم‌های مثبت و منفی
• کیفیت و تلرانس ساخت

به همین دلیل، جایگزینی باتری فقط بر اساس کد مدل توصیه نمی‌شود.

این باتری برای چه کسانی مناسب است؟

این محصول می‌تواند برای تعمیرکاران لوازم الکترونیکی، سازندگان پروژه‌های قابل‌حمل، دانشجویان الکترونیک، تولیدکنندگان گجت‌های کوچک و کاربرانی مناسب باشد که قصد تعویض باتری یک دستگاه 3.7 ولتی کم‌مصرف را دارند.

برای نصب این باتری، آشنایی با قطب‌بندی، مدار شارژ و اصول ایمنی باتری‌های لیتیومی ضروری است.

جدول مشخصات فنی

مزایای محصول برای مشتری

• ابعاد کوچک و ساختار تخت برای نصب در فضاهای محدود
• قابلیت شارژ مجدد و مناسب برای تجهیزات قابل‌حمل
• ولتاژ نامی رایج 3.7 ولت برای بسیاری از مدارهای الکترونیکی کوچک
• ظرفیت اسمی 200 میلی‌آمپرساعت برای دستگاه‌های کم‌مصرف
• انرژی اسمی تقریبی 0.74 وات‌ساعت
• قابل استفاده در تعمیرات و پروژه‌های الکترونیکی سفارشی
• وزن کم در مقایسه با بسیاری از باتری‌های قاب‌دار
• امکان عرضه با سیم یا کانکتور، بسته به نمونه موجود
• مناسب برای تعویض باتری‌های هم‌اندازه و هم‌مشخصات
• نگهداری آسان در صورت رعایت اصول شارژ و ایمنی

راهنمای خرید این باتری

۱. ولتاژ باتری قبلی را کنترل کنید

باتری جدید باید با ولتاژ موردنیاز دستگاه هماهنگ باشد. این محصول برای دستگاه‌هایی طراحی شده است که از یک سلول لیتیوم‌پلیمر با ولتاژ نامی 3.7 ولت استفاده می‌کنند.

۲. ظرفیت را با نوشته روی باتری تطبیق دهید

ظرفیت این محصول 200 میلی‌آمپرساعت اعلام شده است. به‌دلیل وجود نمونه‌های 401120 با ظرفیت‌های متفاوت، عبارت 200mAh باید روی محصول موجود بررسی شود.

۳. ابعاد واقعی را اندازه بگیرید

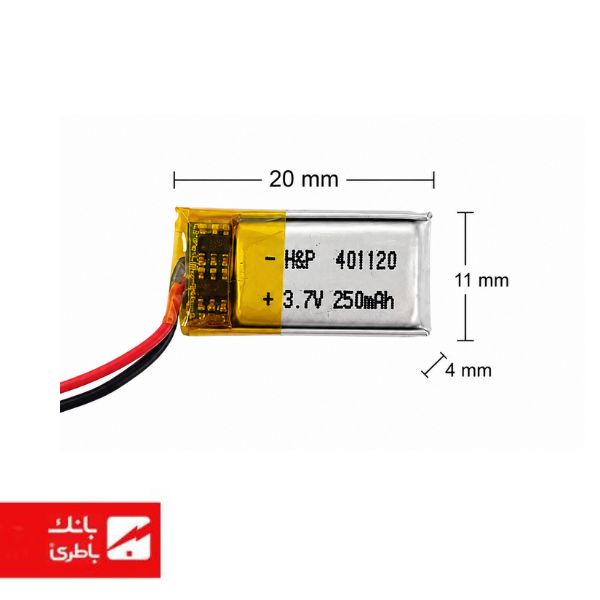

کد 401120 معمولاً به ابعاد تقریبی 4×11×20 میلی‌متر اشاره می‌کند، اما برد محافظ، سیم و روکش ممکن است طول یا ضخامت را افزایش دهند. تنها به کد محصول اکتفا نکنید.

۴. نوع شیمیایی را بررسی کنید

این محصول لیتیوم‌پلیمر است و نباید با باتری‌های NiMH، NiCd، LiFePO4، باتری‌های یک‌بارمصرف یا سلول‌هایی با ولتاژ متفاوت جایگزین شود.

۵. شارژی‌بودن دستگاه را کنترل کنید

مدار دستگاه باید برای شارژ باتری تک‌سلولی لیتیومی طراحی شده باشد. اتصال این باتری به شارژر نامتناسب خطرناک است.

۶. مدار محافظ را بررسی کنید

برخی باتری‌ها دارای برد محافظ در بخش بالایی سلول هستند و برخی بدون محافظ عرضه می‌شوند. درصورتی‌که دستگاه مدار حفاظت داخلی ندارد، استفاده از باتری بدون PCM توصیه نمی‌شود.

۷. کانکتور را مقایسه کنید

ظاهر، تعداد پین، فاصله پایه‌ها و جهت قرارگیری کانکتور باید با دستگاه یکسان باشد. در صورت تفاوت کانکتور، تعویض آن باید توسط فرد متخصص انجام شود.

۸. قطب‌بندی را با مولتی‌متر کنترل کنید

رنگ قرمز معمولاً مثبت و مشکی معمولاً منفی است، اما نباید فقط بر اساس رنگ سیم تصمیم گرفت. ترتیب سیم‌ها را پیش از اتصال اندازه‌گیری کنید.

۹. توان‌دهی باتری را در نظر بگیرید

ظرفیت 200mAh نشان‌دهنده میزان ذخیره انرژی است و لزوماً جریان قابل‌تحویل باتری را مشخص نمی‌کند. برای دستگاه‌های موتوردار، فرستنده‌های پرقدرت یا بارهای لحظه‌ای، حداکثر جریان تخلیه باید از دیتاشیت بررسی شود.

۱۰. تاریخ و وضعیت ظاهری را بررسی کنید

باتری نباید متورم، تاخورده، سوراخ‌شده، زنگ‌زده یا دارای روکش آسیب‌دیده باشد. همچنین خرید نمونه‌ای با تاریخ تولید جدیدتر برای دستیابی به ظرفیت ذخیره‌شده بهتر توصیه می‌شود.

سوالات متداول

۱. باتری لیتیوم‌پلیمر 401120 برای چه دستگاه‌هایی مناسب است؟

این باتری برای دستگاه‌های کم‌مصرفی مناسب است که با یک سلول لیتیوم‌پلیمر 3.7 ولتی کار می‌کنند و فضای کافی برای ابعاد تقریبی 4×11×20 میلی‌متر دارند. سازگاری کانکتور، قطب‌بندی و جریان مصرف نیز باید بررسی شود.

۲. آیا باتری 401120 قابل شارژ است؟

بله، این محصول یک باتری لیتیوم‌پلیمر قابل شارژ است و باید با مدار شارژ مخصوص سلول لیتیومی تک‌سلولی شارژ شود.

۳. آیا می‌توان باتری را مستقیماً به شارژر 5 ولت متصل کرد؟

خیر. باتری نباید مستقیماً به آداپتور یا خروجی USB متصل شود. بین منبع تغذیه و باتری باید مدار شارژ استاندارد لیتیوم‌پلیمر قرار داشته باشد.

۴. چگونه بفهمم این باتری با دستگاه من سازگار است؟

ولتاژ، ابعاد، ظرفیت، نوع باتری، کانکتور، قطب‌بندی، مدار محافظ و جریان مصرف دستگاه را با باتری قبلی مقایسه کنید. یکسان بودن کد 401120 به‌تنهایی کافی نیست.

۵. آیا ظرفیت این مدل حتماً 200 میلی‌آمپرساعت است؟

ظرفیت محصول معرفی‌شده 200mAh اعلام شده است؛ بااین‌حال، باتری‌هایی با کد 401120 و ظرفیت‌های کمتر نیز تولید می‌شوند. ظرفیت باید روی بدنه باتری یا دیتاشیت همان سازنده تأیید شود.

۶. ابعاد دقیق باتری 401120 چقدر است؟

ابعاد نامی آن حدود 4 میلی‌متر ضخامت، 11 میلی‌متر عرض و 20 میلی‌متر طول است. مدار محافظ، سیم، نوار اتصال و روکش می‌توانند ابعاد نهایی را بیشتر کنند.

۷. چه شارژری برای این باتری مناسب است؟

شارژر مخصوص باتری Li-Ion/Li-Po تک‌سلولی با روش CC/CV و ولتاژ نهایی متناسب با مشخصات سلول مناسب است. جریان شارژ باید طبق دیتاشیت باتری تنظیم شود.

۸. عمر مفید این باتری چقدر است؟

عمر دقیق بدون اطلاع از برند و دیتاشیت مشخص نیست. تعداد دفعات شارژ، جریان مصرف، دمای محیط، تخلیه عمیق، مدت نگهداری و کیفیت مدار شارژ بر عمر باتری اثر می‌گذارند.

۹. آیا این باتری مدار محافظ دارد؟

وجود مدار محافظ به مدل عرضه‌شده بستگی دارد. برای اطمینان باید برد کوچک محافظ در قسمت خروجی باتری یا مشخصات فروشنده بررسی شود.

۱۰. آیا می‌توان کانکتور باتری قبلی را روی این باتری نصب کرد؟

از نظر فنی امکان‌پذیر است، اما این کار باید با رعایت کامل قطب‌بندی، عایق‌کاری و ایمنی و ترجیحاً توسط تعمیرکار انجام شود. اتصال اشتباه می‌تواند به مدار یا باتری آسیب بزند.

۱۱. باتری متورم را می‌توان دوباره استفاده کرد؟

خیر. باتری متورم، سوراخ‌شده یا آسیب‌دیده نباید شارژ یا استفاده شود و باید با رعایت مقررات ایمنی به مرکز بازیافت یا پسماند الکترونیکی تحویل داده شود.

باتری لیتیوم‌پلیمر 401120 ظرفیت 200 میلی‌آمپرساعت، انتخابی کاربردی برای تعمیر یا ساخت تجهیزات الکترونیکی کوچک و کم‌مصرف است. با بررسی دقیق ولتاژ، ابعاد، کانکتور و قطب‌بندی دستگاه، می‌توانید این باتری شارژی 3.7 ولتی را با اطمینان بیشتری برای پروژه یا دستگاه سازگار خود تهیه کنید.
